周口風機解讀5-29型高壓離心通風機

發布日期:2020年10月26日 信息來源：/ 點擊數：

5-29型高壓離心通風機用途：

　  5-29型高壓離心通風機用以輸送，吸引空氣及輸送無腐蝕性，不自燃，不含有粘性物質的氣體。尤其適用于棉絨加工輸送，亦可用于沖天爐吹煉。輸送介質的溫度，一般不超過80℃。介質中所含塵土及硬質結顆粒不大于150mg/m³。該類型風機具有效率高，能耗低，是目前國內在高壓風機中較理想的風機。

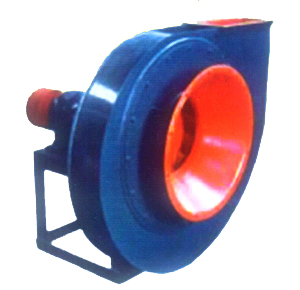

鼓風機

5-29型高壓離心通風機結構：

5-29型高壓離心通風機的傳動方式為A、C式兩種。
　  5-29型高壓離心通風機C式風機中，主要由葉輪、機殼、進風口、傳動部分、支架等組成；A式風機中，風機和電動機直接連接。葉輪：由12片后向，錐形，單園弧等厚葉片，葉片和前盤、后盤三者焊接，中盤和后盤采用鉚接，葉輪制造完成后靜、動平衡校正、空氣動力性能良好，效率高，運轉平穩、安全可靠。傳動部分：由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成，在灰鐵鑄件的軸承箱內裝有滾動軸承，以支承葉輪并使其安全運轉。支架：可能普通角鋼和鋼板焊接而成，以使其可靠的支承風機與地基基礎連接。機殼：用普通鋼板焊接成蝸形殼的整體。進風口：是裝于風機的側面的整體焊接件，與軸向平行的截面為前錐形后接曲線狀，能使氣體損失較小的順利進入葉輪。

5-29型高壓離心通風機型式：

　  5-29型高壓離心通風機為單吸入，機號有No5.5、6.5、7.5、8.5等4種機號。5-29型高壓離心通風機可制成右轉和左轉兩種形式，從電動機端正視，葉輪按順時針方向旋轉稱右旋風機，以“右”表示；按逆時針方向旋轉稱左旋風機，以“左”表示。風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。

5-29型高壓離心通風機主要參數

機 號

轉 速(r/min)

配用電機(Kw-P)

流 量(m³/h)

全 壓 (Pa)

5.5A

2900

7.5-2

2500-5000

5022-3659

6.5A

2930

41685

7155-6580

4169-5956

18.5-2

6273-5167

6552-8339

8.5A

2970

20121

12572-11984

9450-12150

27426

11562-9079

13500-18900

5.5C

4000

41692

5419-6897

8371-6895

3550

41685

3935-6121

7169-5431

3150

41945

3491-5431

5644-4276

2800

7.5-5

3103-4828

4460-3379

2500

5.5-2

2771-4310

3555-2693

2240

41731

1931-3862

2994-2162

6.5C

3550

30-2

5051-7938

10504-9209

13547

8660-10103

8689-7585

3150

41692

7044-7684

7251-6841

30-2

8324-8965

6418-5972

2800

41685

3984-6261

6534-5729

18.5-2

6830-7969

5405-4719

2500

41945

3557-7115

5209-3762

2240

7.5-2

3187-4554

4182-3846

41945

5009-6374

3667-3020

5.5-2

2846-3659

3334-3178

2000

7.5-2

4066-6592

3066-2408

5-29C型離心通風機主要參數

機 號

轉 速 (r/min)

配用電機  (Kw-P)

流 量 (m³/h)

全 壓 (Pa)

7.5C

3150

13547

6886-7869

11010-10787

16469

8853-11804

10495-9108

20121

12788-13772

8545-795 1

2800

30-2

6121-9618

8699-7628

13547

10493-12241

7196-6282

2500

41692

7026-8588

6611-6081

30-2

9368-10930

5737-5008

2240

41685

4897-6995

5568-5120

18.5-2

7695-9093

4882-4021

2000

41945

4372-6870

4438-3892

41685

7495-8744

3672-3005

1800

7.5-2

3935-5621

3595-3306

41945

6183-7869

3152-2596

8.5C

2950

20121

9385-12068

12403-11823

27426

13407-18770

11406-8957

2450

13547

7795-11136

8555-7867

16469

12250-15590

7500-6178

2100

41692

6681-9544

6286-5781

30-2

10498-13362

5512-4540

1800

15.2

5727-8182

4618-4247

18.5-2

9000-11455

4048-3335

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
