發布日期:2020年07月24日 信息來源：http://www.ruiguwei.com 點擊數：
一般用于工廠或較大建筑物的通風換氣，它既可輸入氣體，也可輸出氣體。它輸送的氣體為空氣或其他不自燃、不揮發、對人體無害、對鋼鐵材料無腐蝕之氣體。氣體內不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m³ 。氣體溫度不得超過80°C
T4-72型離心風機No.3～6出風口位置為0°～225°，間隔為45°，傳動方式為A式傳動；No.7～20出風口位置為0°、90°、180°，其中N07～12傳動方式為C式或E式傳動，No.16、No.20傳動方式為B式傳動。風機可制成右旋和左旋兩種型式。從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。
T4-72型離心風機No.3-6風機主要由葉輪、機殼、進風口等部分配直聯電機而組成；No.7-20除具有上述部分外，還有傳動部分等。葉輪由10個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。機殼做成二種不同型式。No.3-12機殼作為整體，不能拆開。No.16、No.20的機殼制三開成式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為兩半，用螺栓連接。進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。

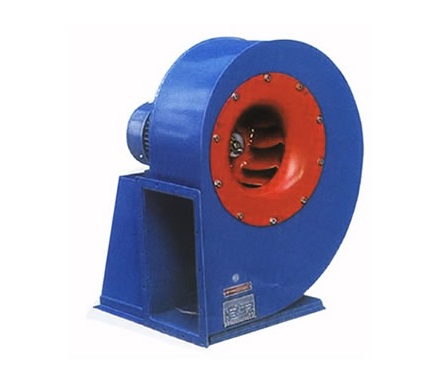

（圖：T4-72型離心通風機）
|
機號 |
轉速r/min |
全壓Pa |
流量m3/h |
功率 KW |
電機型號 |
|
2.8A |
2900 |
606-994 |
1131-2356 |
1.5 |
Y90S-2 |
|
3.2A |
2900 |
792-1300 |
1688-3517 |
2.2 |
Y90L-2 |
|
3.2A |
1450 |
198-324 |
844-1758 |
1.1 |
Y90S-4 |
|
3.6A |
2900 |
989-1758 |
2664-5268 |
3 |
Y100L-2 |
|
3.6A |
1450 |
247-393 |
1332-2634 |
1.1 |
Y90S-4 |
|
4A |
2900 |
1320-2014 |
4012-7419 |
5.5 |
Y132S1-2 |
|
4A |
1450 |
329-501 |
2006-3709 |
1.1 |
Y90S-4 |
|
4.5A |
2900 |
1673-2554 |
416-634 |
7.5 |
Y132S2-2 |
|
4.5A |
1450 |
5712-10562 |
2856-5281 |
1.1 |
Y90S-4 |
|
5A |
2900 |
2019-3187 |
7728-15455 |
15 |
Y160M2-2 |
|
5A |
1450 |
502-790 |
3864-7728 |
2.2 |
Y100L1-4 |
|
6A |
1450 |
724-1139 |
6677-13353 |
4 |
Y112M-4 |
|
6A |
960 |
317-498 |
4420-8841 |
1.5 |
Y100L-6 |
|
6D |
1450 |
724-1139 |
6677-13353 |
4 |
Y112M-4 |
|
6D |
960 |
317-498 |
4420-8841 |
1.5 |
Y100L-6 |
|
8D |
1450 |
1490-2032 |
15826-29344 |
18.5 |
Y180M-4 |
|
8D |
960 |
651-887 |
10478-19428 |
5.5 |
Y132M2-6 |
|
8D |
730 |
376-512 |
7968-14773 |
3 |
Y132M-8 |
|
10D |
1450 |
2532-3202 |
40441-56605 |
55 |
Y250M-4 |
|
10D |
960 |
1104-1395 |
26775-37476 |
18.5 |
Y200L1-6 |
|
10D |
730 |
637-805 |
20360-28497 |
7.5 |
Y160L-8 |
|
12D |
960 |
1593-2013 |
46267-64759 |
45 |
Y280S-6 |
|
12D |
730 |
919-1160 |
35182-49244 |
18.5 |
Y225S-8 |
|
6C |
2240 |
1733-2734 |
10314-20628 |
15 |
Y160L-4 |
|
6C |
2000 |
1380-2176 |
9205-18418 |
11 |
Y160M-4 |
|
6C |
1800 |
1116-1760 |
8288-17056 |
7.5 |
Y132M-4 |
|
6C |
1600 |
881-1389 |
7367-14734 |
5.5 |
Y132S-4 |
|
6C |
1250 |
537-846 |
5756-11511 |
3 |
Y100L2-4 |
|
6C |
1120 |
431-679 |
5157-10314 |
2.2 |
Y100L1-4 |
|
6C |
1000 |
344-541 |
4605-9209 |
2.2 |
Y100L1-4 |
|
6C |
900 |
278-438 |
4144-8288 |
1.5 |
Y90L-4 |
|
6C |
800 |
220-346 |
3684-7367 |
1.1 |
Y90S-4 |
|
8C |
1800 |
3143-3032 |
19646-25240 |
30 |
Y200L1-2 |
|
8C |
1800 |
2920-2302 |
28105-36427 |
37 |
Y200L2-2 |
|
8C |
1600 |
2478-2390 |
17463-22435 |
22 |
Y180M-2 |
|
8C |
1600 |
1816-2303 |
24982-32380 |
30 |
Y200L1-2 |
|
8C |
1250 |
1106-1507 |
13643-25297 |
11 |
Y160M-4 |
|
8C |
1120 |
1166-1209 |
12224-15705 |
7.5 |
Y132M-4 |
|
8C |
1120 |
887-1124 |
17487-22666 |
11 |
Y160M-4 |
|
8C |
1000 |
929-963 |
10914-14022 |
5.5 |
Y132S-4 |
|
8C |
1000 |
707-895 |
15614-20237 |
7.5 |
Y132M-4 |
|
8C |
900 |
752-779 |
9823-12620 |
4 |
Y112M-4 |
|
8C |
900 |
572-725 |
14052-18213 |
5.5 |
Y132S-4 |
|
8C |
800 |
452-615 |
8732-16190 |
3 |
Y100L2-4 |
|
8C |
710 |
468-485 |
7749-9956 |
2.2 |
Y100L1-4 |
|
8C |
710 |
356-450 |
11085-14368 |
3 |
Y100L2-4 |
|
8C |
630 |
280-381 |
6876-12749 |
2.2 |
Y100L1-4 |
|
10C |
1250 |
1877-2373 |
34863-48797 |
37 |
Y225S-4 |
|
10C |
1120 |
1505-1902 |
31237-43722 |
30 |
Y200L-4 |
|
10C |
1000 |
1199-1514 |
27890-39038 |
18.5 |
Y180M-4 |
|
10C |
900 |
970-1225 |
25101-35134 |
15 |
Y160L-4 |
|
10C |
800 |
766-967 |
22312-31230 |
11 |
Y160M-4 |
|
10C |
710 |
603-761 |
19082-27717 |
7.5 |
Y132M-4 |
|
10C |
630 |
475-599 |
17571-24594 |
5.5 |
Y132S-4 |
|
10C |
560 |
375-473 |
15618-21861 |
4 |
Y112M-4 |
|
10C |
500 |
299-377 |
13945-19519 |
3 |
Y100L2-4 |
|
12C |
1120 |
2172-2746 |
53978-75552 |
75 |
Y280S-4 |
|
12C |
1000 |
1969-2185 |
48195-60397 |
45 |
Y225M-4 |
|
12C |
1000 |
1729-1859 |
63953-67457 |
55 |
Y250M-4 |
|
12C |
900 |
1399-1767 |
43375-60712 |
37 |
Y250M-6 |
|
12C |
800 |
1376-1395 |
38556-41973 |
22 |
Y200L2-6 |
|
12C |
800 |
1104-1321 |
45391-53966 |
30 |
Y225M-6 |
|
12C |
710 |
869-1097 |
34218-47895 |
18.5 |
Y200L1-6 |
|
12C |
630 |
684-883 |
30362-42498 |
15 |
Y180L-6 |
|
12C |
560 |
673-682 |
26989-29381 |
7.5 |
Y160M-6 |
|
12C |
560 |
540-646 |
31774-37776 |
11 |
Y160L-6 |
|
12C |
500 |
430-543 |
24097-33728 |
7.5 |
Y160M-6 |
|
12C |
450 |
434-440 |
21687-23610 |
4 |
Y132M1-6 |
|
12C |
450 |
348-417 |
25532-30356 |
5.5 |
Y132M2-6 |
|
12C |
400 |
275-347 |
19278-26983 |
3 |
Y132S-6 |
