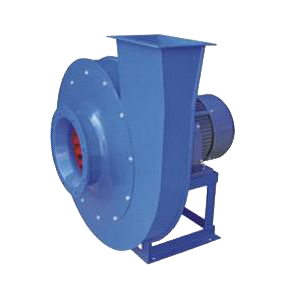

9-19高壓離心風機詳細介紹

發布日期:2020年04月30日 信息來源:http://www.ruiguwei.com 點擊數:

9-19高壓離心風機的用途、型式與適用范圍

  9-19高壓離心風機廣泛應用于冶金、建材、化工等行業,是最常用的高壓離心風機,特點是風壓高、風量小,功率從2.2kw至410kw,最高風壓15000帕,最高風量6.3萬立方/小時,常用于各種鍛冶爐的鼓風和其他場所的強制送風9-19離心風機具有效率高、噪音低、性能曲線平坦,高效區寬廣等優點。該風機一般用鍛冶爐及高壓強制通風,并可廣泛用于輸送物料、輸送空氣及無腐蝕性氣體。
本風機為單吸入式,通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
本風機通常制成右旋和左旋兩種型式,從電機一端正視,葉輪順時針旋轉者稱右旋風機,以“右”表示,逆時針旋轉者稱左旋風機,以“左”表示。
風機的出口位置以機殼的出口角度表示。“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。
風機的傳動方式分為A式(№4—6.3)、D式和C式(№7.1—16)三種。

二、9-19高壓離心風機的規格型號與性能技術參數表

機號
轉速
r/min
序號
全壓
Pa
流量
m3/h
所需功率
KW
電動機
型號
功率
KW
9-19 4A
2900
1
2
3
4
5
6
7
3584
3665
3647
3597
3507
3384
3253
824
970
1116
1264
1410
1558
1704
1.5
1.7
1.9
2.1
2.3
2.6
2.6
Y90L-2
2.2
Y100L-2
3
9-19 4.5A
2900
1
2
3
4
5
6
7
4603
4684
4672
4580
4447
4292
4112
1174
1397
1616
1839
2062
2281
2504
2.5
2.9
3.2
3.6
3.9
4.4
4.8

Y112M-2

4

Y132S1-2

5.5

9-19 5A
2900
1
2
3
4
5
6
7
5697
5768
5740
5639
5517
5323
5080
1610
1932
2254
2576
2844
3166
3488
4.1
4.8
5.4
5.8
6.4
7.1
7.9

Y132S-2

7.5

Y160M1-2

11

9-19 5.6A
2900
1
2
3
4
5
6
7
7182
7273
7236
7109
6954
6709
6400
2262
2714
3167
3619
3996
4448
4901
7.0
8.1
9.1
10.2
11.2
12.5
13.9
Y160M1-2
11

Y160L-2

18.5

9-19 6.3A
2900
1
2
3
4
5
6
7
9149
9265
9219
9055
8857
8543
8148

3220
3865
4509
5153
5690
6334
6978

12.5
14.5
16.4
18.4
20.2
22.5
25.1

Y160L-2

18.5

Y200L1-2

30

9-19 7.1D
2900
1
2
3
4
5
6
7
11717
11868
11807
11596
11340
10935
10426
4610
5532
6454
7376
8144
9066
9988
23.3
27.0
30.5
34.1
37.5
41.8
46.5

Y200L2-2

37

Y250M-2

55

9-19 8D
2900
1
2
3
4
5
6
7
15034
15229
15151
14877
14546
14021
13362
6594
7913
9232
10550
11649
12968
14287
42.3
49.0
55.4
62.0
68.2
75.9
84.4

Y280S-2

75

Y315S-2

110

9-19 8D
1450
1
2
3
4
5
6
7
3620
3665
3647
3584
3507
3384
3231
3297
3957
4616
5275
5825
6484
7144
5.5
6.1
6.9
7.7
8.5
9.5
10.6

Y132M-4

7.5

Y160L-4

15

9-19 9D
1450
1
2
3
4
5
6
7
4597
4655
4632
4551
4453
4297
4101
4695
5633
6572
7511
8294
9233
10171
9.5
11.0
12.5
14.0
15.4
17.1
19.0

Y160L-4

15

Y180L-2

22

9-19 10D
1450
1
2
3
4
5
6
7
5840
5941
5891
5740
5495
5244
4958
6440
7942
9445
10947
12450
13952
15455
15.7
18.8
21.8
24.8
28.0
31.4
35.1

Y200L-4

30

Y225S-4

37

9-19 11.2D
1450
1
2
3
4
5
6
7
7364
7491
7428
7236
6927
6609
6246
9047
11158
13269
15380
17491
19602
21713
27.7
33.2
38.4
43.7
49.3
55.4
61.8

Y225M-4

45

Y280S-4

75

9-19 11.2D
960
1
2
3
4
5
6
7
3182
3237
3210
3128
2996
2860
2705
5990
7388
8785
10182
11580
12978
14375
8.0
9.6
11.2
12.7
14.3
16.1
17.9

Y180L-6

15

Y200L2-6

22

9-19 12.5D
1450
1
2
3
4
5
6
7
9229
9390
9310
9068
8678
8278
7822
12577
15512
15447
21381
24316
27251
30186
47.9
57.4
66.6
75.6
85.4
95.9
107.0

Y280S-4

75

Y315S-4

110

9-19 12.5D
960
1
2
3
4
5
6
7
3975
4043
4009
3907
3741
3571
3377
8327
10270
12213
14156
16099
18042
19985
13.9
16.7
19.3
21.9
24.8
27.8
31.1

Y200L-6

22

Y250M-6

37

9-19 14D
1450
1
2
3
4
5
6
7
11668
11874
11771
11464
10967
10457
9878
17670
21793
25916
30040
34163
38286
42409
84.5
101.2
117.3
133.3
150.5
169.1
188.6

Y315M-4

132

Y355M-4

220

9-19 14D
960
1
2
3
4
5
6
7
5004
5090
5047
4917
4709
4494
4249
11699
14428
17158
19888
22618
25348
28078
24.5
29.4
34.0
38.7
43.7
49.1
54.7

Y250M-6

37

Y315S1-6

75

9-19 16D
1450
1
2
3
4
5
6
7
15425
15700
15563
15151
14488
13808
13035
26377
32531
38686
44841
50995
57150
63305

164.6
197.2
228.7
259.9
293.3
329.6
367.6

Y355M3-4

315

JS138-6

410

9-19 16D
960
1
2
3
4
5
6
7
6570
6683
6627
6456
6180
5898
5575
17463
21538
25613
29687
33762
37837
41912
47.8
57.2
66.4
75.4
85.1
95.7
106.7

Y315S-6

75

Y315L1-6

110


三、9-19高壓離心風機的安裝與操作

安裝前:應對風機各部件進行全面檢查,機件是否完整,葉輪與機殼的旋轉方向是否一致,各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷,傳動組是否靈活等。
安裝時:注意檢查機殼,殼內不應有掉入或遺留的工具或雜物。在一些結合面上為了防止生銹,減少拆卸困難,應涂上一層潤滑脂或機械油。風機與地基結全面,進出風管道聯接時就調整使之自然吻合,不得強行聯接,更不許將管道重量加在風機各部件上,并注意保證風機水平位置。
安裝要求:
(1)按圖紙所示的位置與尺寸安裝,為確保高效率,特別要保證進出風口與葉輪的軸向間隙和徑向間隙尺寸。
(2)安裝后試撥傳動組,檢查是否有過緊或與固定部分碰撞現象。
(3)全部安裝完畢,總檢查合格后,才能進行風機的試運轉。
為了防止電機過載燒毀,在風機啟動時,必須在無載荷(將進風閥門關閉,出風閥門稍開)的情況下進行,如情況良好,逐步開啟閥門直到規定的工況為止。在運轉過程中應嚴格控制電流,不得超過額定值。
風機的操作:
(1)風機啟動前,應進行下準備工作: a、將進風閥門關閉,出風閥門稍開。 b、檢查風機各部的間隙尺寸,轉動部分與固定部分有無碰撞現象及摩擦現象。
(2)風機啟動達到正常轉速時,應在運轉過程中經常檢查軸承是否正常,當軸溫度沒有特殊要求時,軸承溫升不得過環境溫度40℃;軸承部分的均方根振動速度值不得大于6.3m/s。如發現風機有劇烈的振動、撞擊、軸承溫升迅速上升等現象時,則必須緊急停車。

四、9-19高壓離心風機的維護
1、風機的維護工作注意事項:
a、只有風機設備完全正常的情況下方可運轉。
b、如風機設備在檢修后開動時,則需注意風機各部位是否正常。
C、定期清除風機內部積灰、污垢等雜質,并防止生銹。
d、為確保人身安全,風機的維護必須在停車時進行。
2、風機正常運轉的注意事項:
a、在風機開車、停車或運轉過程中,如發現不正常現象時應立即進行檢查,若是小故障應及時查明原因,設法消除,發現大故障應立即停車檢修。
b、除每次檢修后應更換潤滑劑外,正常情況下根據實際情況更換潤滑劑。

五、9-19高壓離心風機的常見故障與原因
1、風機劇烈振動
風機軸與電機軸不同心,皮帶輪槽錯位;
機殼或進風口與葉輪摩擦;
基礎的剛度不夠或不牢固;
葉輪鉚釘松動或葉輪變形;
葉輪軸盤孔與軸配合松動;
機殼、軸承座與支架,軸承座與軸承蓋等聯接螺栓松動;
風機進、出口管道安裝不良,產生共振;
葉片有積灰、污垢,葉片磨損、葉輪變形、軸彎曲等原因使轉子不平衡。
2、軸承溫升過高
軸承箱劇烈振動;
潤滑劑質量不良,變質或含有灰塵、砂粒、污垢等雜質或填充量不足;
軸承箱蓋、座聯接螺栓之緊力過大或過??;
軸與滾動軸承安裝歪斜、前后兩軸不同心;
滾動軸承損壞或軸彎曲。
3、電機電流過大或溫升過高
開車時進、出氣管道閘門未關;
電機輸入電壓低或電源單相斷電;
受軸承箱劇烈振動的影響;
主軸轉速超過額定值。

六、9-19高壓離心風機的選型
您可從性能參數中選擇,也可以提供風量、風壓、介質溫度由我們選型,報價。必要時,可設計制造異型風機;也可根據使用工況設計制造防爆型、防腐型、耐高溫型。

更多產品知識請訪問周口風機官網:www.ruiguwei.com   手機:15539485098  電話:0394-8520911   劉經理
