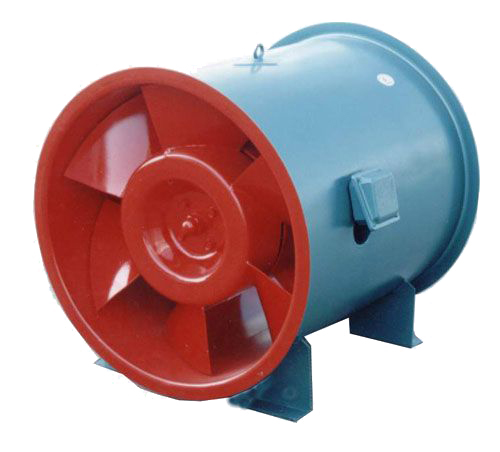

GXF-10A管道斜流風機

發布日期:2014年11月11日信息來源：周口市通用鼓風機有限公司點擊數：

一、特性及應用
GXF斜流風機應用斜流子午加速設計方法，采用鼓形或直形風筒、錐形輪轂、扭曲翼形葉片結構形式。兼有離心式風機壓力系數較高和軸流式風機流量系數較大的特點，具有噪聲低、耗電省、結構緊湊等優點，臥式、立式安裝均可。廣泛適用于工業和民用建筑的送排風系統?？筛鶕?jù)輸送介質的要求，制成防腐、防爆型，用于輸送有腐蝕性、易燃易爆的氣體。
本系列風機亦可制成屋頂式，表示方法為機號后加字母“W”。
本系列風機可根據安裝使用場合要求，可外設消聲箱體，表示方法為機號后加字母“X”。

二、產品優勢：

在同機號相比之下，流量大與離心式風機；體積小于離心式風機，GXF斜流風機具有高效運行區寬廣、噪聲低、占地小、安裝方便等優點，該風機不影響管道布置和走向，最適宜與為直管道加壓和送排風，對于空間狹小的機房，尤其顯示出它的緊湊和優越性。

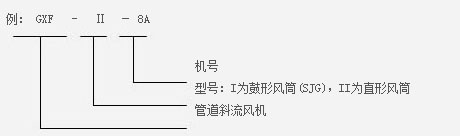

三、型號說明

三、GXF-I型性能參數

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 (kg)	機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 (kg)
2.0F	1450	200 400 500 600	110 91 70 54	0.04	58	16	4.5S	960	1500 3000 4000 5000	360 275 150 100	0.37	61	70
2.5F	1450	300 450 600 1000	180 165 150 110	0.12	60	24	4.5F	1450	2000 4000 6000 7000	580 480 350 250	1.1	68	80
2.5D	2900	580 890 1210 1980	716 650 580 450	0.75	73	32	5.0S	960	1500 2500 4000 6000	360 290 240 150	0.75	63	90
3.0F	1450	500 750 1500 2000	260 240 170 130	0.25	61	27	5.0F	1450	2000 4000 7000 10000	710 580 480 345	2.2	69	110
3.0D	2900	980 1460 2880 3860	1000 950 670 500	1.1	77	46	6.0S	960	3000 6000 8000 11000	480 360 260 240	1.5	65	150
3.5S	960	800 1500 2000 2500	140 100 80 50	0.18	59	42	6.0F	1450	4000 8000 12000 18000	1200 870 690 380	5.5	75	165
3.5F	1450	1000 2000 3000 4000	320 200 190 110	0.37	61	45	7.0S	960	4000 8000 15000 18000	600 500 350 260	3	72	215
3.5D	2900	1900 3860 5800 7880	1100 760 720 430	2.2	79	65	8.0E	720	6000 10000 15000 25000	700 585 510 210	4	68	372
4.0S	960	1000 2000 3000 4000	190 150 110 51	0.25	60	61	8.0S1	960	6000 10000 15000 25000	780 700 600 400	5.5	71	320
4.0F	1450	1500 2500 4000 5000	420 390 280 220	0.75	62	67	8.0S2	960	6000 10000 15000 25000	880 790 685 510	7.5	72	360

五、GXF-II型性能參數

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
3C	2900	3230	166	1.1	1.1/0.85	78	30
		3040	263
		2830	348
		2620	427
		2270	478
3A	1450	1663	73	0.12		65	25
		1523	90
		1392	104
		1260	115
		1070	120
3B	1450	1960	96	0.18	/	70	25
		1? 1800	119
		1640	144
		1480	159
		1320	166
4C	2900	7663	468	2.2	1.8/1.3	85	44
		7195	617
		6716	758
		6205	849
		5380	954
4A	1450	3945	130	0.37		71	32
		3612	160
		3300	185
		2982	204
		2538	213
4B	1450	4642	171	0.55	/	75	38
		4260	212
		3880	256
		3503	282
		3127	296
4.5C	2900	10338	521	3	3/2.4	87	58
		9573	712
		8684	858
		7785	951
		6769	1020
4.5A	1450	5608	165	0.55		72	50
		5141	203
		4700	235
		4252	261
		3623	272
4.5B	1450	6552	217	0.75	/	77	52
		6021	269
		5500	320
		4961	360
		4432	378
5C	2900	12648	468	4	4/3.3	90	70
		11200	739
		9808	934
		7295	1082
		3286	1225
5A	1450	7711	203	0.75		75	56
		7062	248
		6580	280
		5830	317
		5009	337
5B	1450	9072	267	1.5	/	80	60
		8327	329
		7702	390
		6748	439
		6170	468

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
5.5C	2900	18443	786	7.5	8/6.5	92	120
		16567	1101
		14286	1310
		11725	1441
		8335	1511
5.5A	1450	9903	223	1.5		79	75
		9375	300
		8733	367
		8128	417
		7075	473
5.5B	1450	11998	318	2.2	/	82	80
		11074	398
		10200	473
		9153	535
		8229	568
6C	2900	21984	714	11	11/9	95	185
		19540	1106
		16823	1398
		12587	1627
		5636	1820
6A	1450	13829	291	2.2		81	96
		12627	356
		11600	408
		10425	455
		8873	474
6B	1450	14226	333	3	/	84	96
		13195	459
		12084	538
		11008	602
		9513	646
6.5C	2900	27048	822	15	14/11	97	190
		24650	1220
		22005	1509
		18400	1830
		14298	2030
6.5B	1450	17186	356	3		84	115
		15755	435
		14500	510
		13036	561
		11105	585
6.5A	960	11641	151	1.5	/	76	110
		10629	184
		9764	211
		8775	236
		7649	246
7C	1450	27478	615	11	11/9	90	200
		25633	738
		24084	803
		22411	859
		20814	900
7A	960	16754	235	2.2		81	125
		15388	292
		14110	351
		12679	391
		11329	410
7B	1450	22412	417	4	/	85	125
		20524	508
		19020	587
		16946	651
		14559	691

機號 NO.	轉速 (r/min	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
8C	1450	37971	698	15	14/11	92	245
		35080	873
		32010	1050
		28996	1182
		26060	1247
8A	960	22298	240	3		82	175
		20420	298
		19010	340
		16859	377
		14484	401
8B	960	24769	302	5.5	/	85	185
		22936	378
		21009	455
		19812	509
		17002	540
9C	1450	47944	700	15	16/13	93	275
		43814	850
		40500	978
		36173	1088
		30885	1138
9A	960	30245	271	4		83	215
		28581	313
		26067	380
		24102	435
		20661	468
9B	960	33257	359	7.5	/	87	260
		30947	452
		28473	552
		26687	612
		22807	674
10C	1450	58047	643	18.5	22/18.5	94	360
		54040	770
		49404	892
		44008	1020
		36712	1117
10B	960	41540	358	11		87	340
		39124	473
		36500	580
		32367	672		12/9
		29250	736
10A	720	36189	259	5.5		81	340
		33880	296
		31416	347
		28775	388
		24864	420
11C	960	67018	574	22	20/15	94	440
		61833	715
		56500	852
		50900	955
		45856	1017
11A	720	43624	259	5.5		83	325
		39992	316
		37200	361
		33086	407
		28190	425

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
11B	960	55163	431	15	/	88	380
		51872	561
		48010	703
		42857	801
		39047	893
12C	960	74088	494	22	25/12	95	480
		70152	659
		66010	780
		60010	882
		52940	1047
12A	720	55057	316	7.5		85	380
		50421	385
		47008	440
		41659	494
		35764	523
12B	960	67341	427	15	/	90	420
		60486	599
		52162	728
		46810	885
		42432	922
13C	960	94439	605	37	37/18	96	720
		89141	793
		82020	962
		73606	1122
		66645	1235
13A	720	72249	365	15		87	520
		66576	450
		61010	521
		55252	583
		47370	616
13B	720	73770	405	22	/	91	600
		68998	542
		62655	655
		56358	745
		49326	787
14C	960	114829	798	45	45/22	98	970
		105377	977
		94925	1188
		86965	1261
		74514	1318
14A	720	81213	385	18.5		88	700
		74837	474
		68580	548
		62107	614
		53248	649
14B	720	85213	397	22	/	89	740
		80253	528
		74991	644
		69357	730
		60000	817

相關斜流風機產品：GXF管道斜流通風機
