8-09, 9-12型化鐵爐用高壓離心風機，適合于1L/h, 2L/h, 3L/h, 5L/h, 7L/h熔化率的化鐵爐鼓風性能要求。該風機還可作為各種熔爐、鍛冶爐的鼓風用，也適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體。輸送介質的溫度不超過80攝氏度介質中所含的塵土及硬質細顆粒不大于150mg/m³。

8-09,9-12型高壓離心風機的運行形式

  8-09風機為單吸人，機號有N0.6.8A, 7.1D, 8D, 8.5D, 9D共5種。9-12風機為單吸人，機號有N0.6.8A,7.1A,7.7A,8D,9D共5個機號。 8-09, 9-12型風機均可制成順時針旋轉或逆時針旋轉兩種型式。從電動機一端正視，如葉輪按順時針?lè)较蛐D(zhuǎn)，稱順時針旋轉風機，以“順”表示;按逆時針?lè)较蛐D(zhuǎn)，稱逆時針旋轉風機，以“逆”表示。
    風機的出口位置以機殼的出口角度表示、“順”、“逆”，風機均可制成0°、90°、180°三種角度。

 8-09,9-12型高壓離心風機的結構特點

 8-09, 9-12風機由葉輪、機殼、進風口、傳動組、密封件、機座等組成，對于8-09機號采用局部組裝結構，其他機號采用移體結構口
    1.葉輪:葉型按新的高效前向風機理論進行設計。葉輪成形后經靜、動平衡校正，因此運轉平穩可靠。
    2.機殼:用普通鋼板焊接成蝸形殼整體。
    3.進風:口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
    4.傳動組:由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。對于8-09型N0.7.1D、N0.8D采用滾動軸承潤滑脂潤滑，對于8-09型N0.8.5、9采用滾動軸承潤滑油潤滑。

 8-09,9-12型高壓離心風機的性能與選擇

    8-09、9-12型風機性能表中所列參數是t=20℃，大氣壓力Pa=101.3×10³Pa，氣體密度P=1.2KG/m³，狀態下的空氣介質進行計算的。如使用條件與上述條件不符合時，性能應按相關公式計算。

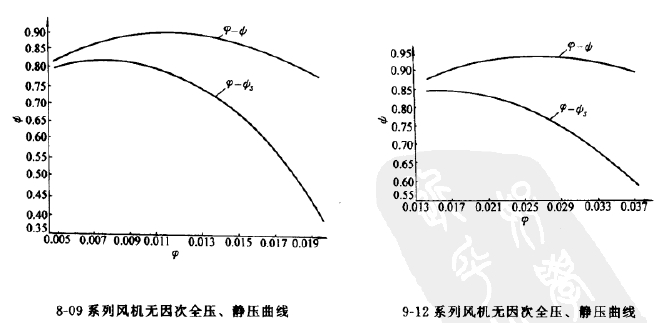

    8-09, 9-12型風機無因次全壓、靜壓曲線見下圖

   注:選購注意事項用戶在選購風機前，最好應對化鐵爐的實際工況(主要是指壓力參數)進行測定。再按照化鐵爐的熔化率及所需風量、風壓進行選用，使所購風機符合實際需要，以免發生不匹配情況。
