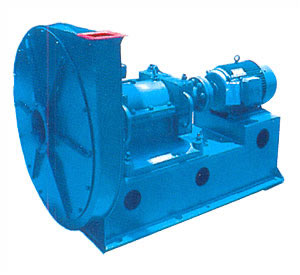

    10-24型高壓離心風機

  • 10-24型高壓離心風機生產廠家： 周口市通用鼓風機有限公司（原周口風機廠）
  • 產品貨號： 20148590928404
  • 上架時間： 2014年04月16日
  • 風機單位： 臺
  • 風機規格： 高壓離心風機
  • 產品熱度：
  • 服務期限： 0年
  • 瀏 覽 量： 已有人關注
( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明，我們的專業客服人員會根據您的需求為您選型。)
  • 10-24型高壓離心風機介紹

10-24型高壓離心風機用途:
廣泛適用于一般鍛冶、高壓強制通風、工廠內的氣力輸送。輸送介質的溫度一般不超過50℃（最高不超過80℃），輸送氣體可以是空氣和其它對人體無害對金屬無
腐蝕的 不自然、不含粘性物質之氣體，介質中所含塵土及硬件物質顆粒不大于150mg/m3，如輸送有腐蝕性氣體可訂制不銹鋼風機。

10-24型高壓離心風機型式
1）本風機為單吸入。機號有N06.8、7.1、7.4、8和8.5五個機號。
2）風機的傳動方式為D式。并制成整體結構，安裝方便。
4）本風機又可制成順時針旋轉或逆時針旋轉兩種型式：從電動機一端正視，如葉輪按順時針方向旋轉稱順時針旋轉風機，以順表示；按逆時針方向旋轉，稱逆時針旋轉風機，以逆表示。

10-24型高壓離心風機結構
風機由葉輪、機殼、進風口、傳動組、整體支架等組成。
1）風機的出口位置以機殼的出口角度表示；順逆均可制成0°、90°和180°三種角度。
2）葉輪上N06.8、7.1、7.4有長短葉片各14片；N08、8.5有長短葉片各12片；均屬前向彎曲葉型。
3）傳動組由主軸、軸承箱、聯軸器等組成。
4）機殼用普通鋼板焊接成蝸形殼整體。
5）進風口作成收斂式流線形的整體結構用螺栓與前蓋板組固定。
6）整體支架用普通鋼板及型鋼焊接而成。

10-24型高壓離心風機參數表

機 號
№

轉 速
r/min

風 壓
Pa

風 量
m3/h
風口方向
電 機

傳動方式
型 號
功 率

6.8











7.1











7.4

2900











2900











2900

11920

12220

12440

12570

12570

12290

13000

13320

13560

13700

13700

13400

14120

14470

14730

14880

14880

14556

7210

8610

10020

11420

12830

14230

8200

9800

11400

13000

14600

16200

9290

11100

12910

14720

16530

18340
 左右0°90°180°

Y225M-2



Y250M-2

Y280S-2



Y250M-2

Y250M-2



Y280S-2

Y280M-2



Y315S-2

Y280S-2



Y280M-2

Y315S-2



Y315M1-2

45



55

75



90

55



75

90



110

75



90

110



132

D



D

D



D

D



D

D



D

D



D

D



D


機 號
№

轉 速
r/min

風 壓
Pa

風 量
m3/h
風口方向
電 機

傳動方式
型 號
功 率

8











8.5

2900











2900

16919

17512

17675

17675

17481

17257

19109

19769

19964

19964

19729

19484

7850

9644

11439

13233

15028

16822

9416

11568

13721

15873

18025

20178
 左右0°90°180°

Y280S-2

Y280S-2



Y280M-2

Y315S-2



Y280M-2



Y315S-2

Y315M1-2

Y315L1-2

75

75



90

110



90



110

132

160

D

D



D

D



D



D

D

D



注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
